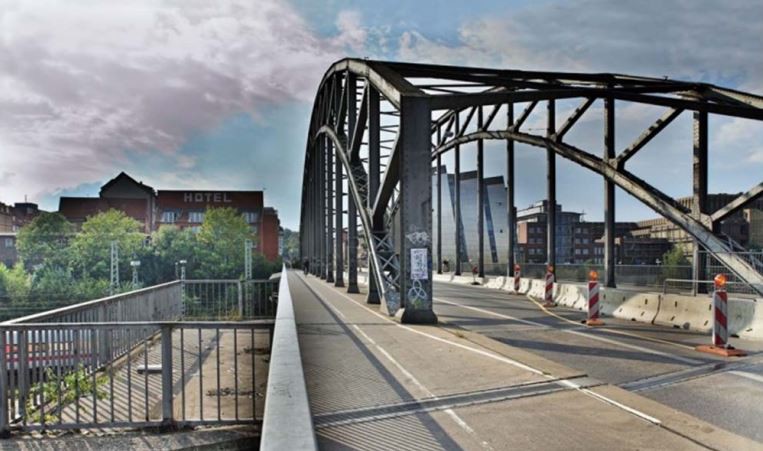

ইস্পাত কাঠামো · সেতু স্টিল ট্রাস ব্রিজ

ইস্পাত ট্রাসের রচনা

1. শ্রেণিবিন্যাস: ব্রিজ ডেকের অবস্থান অনুসারে, এটি ট্রাস গার্ডার ব্রিজ এবং ডাবল ট্রাস গার্ডার ব্রিজের মাধ্যমে ডেক ট্রাস গার্ডার ব্রিজে বিভক্ত করা যেতে পারে;

২. রচনা: এটি মূল ট্রস, সংযোগ ব্যবস্থা, ব্রিজ ডেক সিস্টেম এবং ব্রিজ ডেক সমন্বিত।

1) প্রধান ট্রাস হ'ল মূল লোড বহনকারী কাঠামো এবং ভার্টিকাল লোড বহন করে। মূল ট্রাস আপার এবং নিম্ন chords এবং ওয়েব সদস্যদের সমন্বয়ে গঠিত। ওয়েব রডগুলি তির্যক রড এবং উল্লম্ব রডগুলিতে বিভক্ত; নোডগুলি বড় নোড এবং ছোট নোডগুলিতে বিভক্ত; নোডের ব্যবধান বলতে নোডের মধ্যে দূরত্ব বোঝায়।

2） সংযোগ ব্যবস্থা

* 1। শ্রেণিবিন্যাস: উল্লম্ব সংযোগ ব্যবস্থা এবং অনুভূমিক সংযোগ ব্যবস্থা।

* 2 ফাংশন: ব্রিজ স্প্যান স্ট্রাকচারটিকে একটি স্থিতিশীল স্থান কাঠামো তৈরি করতে মূল ট্রাসকে সংযুক্ত করুন যা বিভিন্ন পার্শ্বীয় বোঝা বহন করতে পারে।

* 3। দ্রাঘিমাংশীয় সংযোগ ব্যবস্থাটি উপরের অনুভূমিক দ্রাঘিমাংশ সংযোগ ব্যবস্থা এবং নিম্ন অনুভূমিক দ্রাঘিমাংশ সংযোগ ব্যবস্থাতে বিভক্ত; মূল ফাংশন হ'ল অনুভূমিক আনুভূমিক বোঝা, অনুভূমিক বায়ু, গাড়ির উপর অনুভূমিক সুইং ফোর্স এবং ব্রিজ স্প্যান স্ট্রাকচারের উপর অভিনয় কেন্দ্রকেন্দ্রিক শক্তি to এছাড়াও, বিমানের বাইরে এর মুক্ত দৈর্ঘ্য হ্রাস করার জন্য জাকারটি দীর্ঘস্থায়ীভাবে সমর্থিত।

* 4 অনুভূমিক সংযোগ ব্যবস্থা ব্রিজ পোর্টাল ফ্রেম এবং মাঝের অনুভূমিক সংযোগে বিভক্ত; প্রধান কাজটি হ'ল স্টিল ট্রস গার্ডারের টর্জনিয়াল অনমনীয়তা বৃদ্ধি করা। দুটি প্রধান গার্ডার বা দুটি অনুদৈর্ঘ্য জয়েন্টগুলির অসম বল যথাযথভাবে সামঞ্জস্য করুন।

3） ব্রিজ ডেক সিস্টেম

* 1. উপাদান: অনুদৈর্ঘ্য মরীচি, ক্রস বিম এবং অনুদৈর্ঘ্য মরীচিগুলির মধ্যে সংযোগ ব্যবস্থা।

* 2 বল সংক্রমণের উপায়: লোড প্রথমে অনুদৈর্ঘ্য মরীচি উপর কাজ করে, তারপর অনুদৈর্ঘ্য মরীচি থেকে মরীচি এবং তারপরে মরীচি থেকে মূল ট্রাস নোডে কাজ করে।

4 vehicles ব্রিজ ডেক যানবাহন এবং পথচারীদের চলাচল করার অংশ। ব্রিজ ডেকের ফর্মটি স্টিল গার্ডার ব্রিজ এবং সংমিশ্রিত গার্ডার ব্রিজের অনুরূপ।

মূল ট্রসের বৈশিষ্ট্যযুক্ত এবং বৈশিষ্ট্য

ত্রিভুজাকার ট্রাস

Itch পিচ ছোট হলে উল্লম্ব ওয়েব রড সরবরাহ করা হয় না, তবে পিচটি বড় হলে উল্লম্ব ওয়েব রডগুলি সেট করা যায়

Ord জ্যাণ্ডের কম স্পেসিফিকেশন এবং বৃহত নোডের সংখ্যা রয়েছে যা চূড়ান্ত নকশার জন্য উপযুক্ত এবং উত্পাদন এবং ইনস্টল করা সহজ

B বোল্ট-ldালাইযুক্ত ইস্পাত ট্রস গার্ডার ব্রিজের মাধ্যমে আমার দেশের জিজি # 39 railway র মানক রেল মাঝারি স্প্যান (এল=48 মি ~ 80 মি) এর স্ট্যান্ডার্ড ডিজাইন।

ডায়াগোনাল ট্রাস

◆ তির্যক ওয়েব রডটি কেবল সংক্ষেপণ বা টেনশনের অধীনে

Ords জ্যা এবং উল্লম্ব রডগুলির অনেকগুলি স্পেসিফিকেশন রয়েছে যার সমস্তগুলিই বড় নোড।

ডাবল ওয়েব ট্রাস

G তির্যক বারটি কেবল ইন্টারনোড শিয়ার বলের অর্ধেক বহন করে

◆ সংকুচিত তির্যক রড সংক্ষিপ্ত, যা সংকোচনের এবং বকলিংয়ের স্থায়িত্বের জন্য উপকারী

Simply কেবলমাত্র সমর্থিত বল্টু-ldালাইযুক্ত ইস্পাত ট্রস গার্ডার ব্রিজের মাধ্যমে বড়-স্প্যান স্টিল ট্রস গার্ডারের জন্য উপযুক্ত, যেমন উহান, নানজিং ইয়াংজি নদী সেতু এবং আমার দেশের জিজি # 39 র রেল স্ট্যান্ডার্ড ডিজাইন (এল=96 মি ~ 120 মি)।

অবিচ্ছিন্ন ট্রাস এবং ক্যান্টিলিভার ট্রাস ব্রিজ

অবিচ্ছিন্ন ট্রাস মরীচি

Supported উভয় উল্লম্ব এবং পার্শ্বীয় দৃff়তা কেবল সমর্থিত মরীচিগুলির চেয়ে বেশি এবং অভ্যন্তরীণ বাহিনীর বিতরণ আরও যুক্তিসঙ্গত

120 120 মিটারের চেয়ে বেশি স্প্যান সহ মাল্টি-হোল ব্রিজগুলির জন্য, ক্রমাগত ট্রস বিম ব্যবহার করা আরও যুক্তিসঙ্গত। স্টিল উপকরণ কেবল সমর্থিত মরীচিগুলির সাথে তুলনা করে প্রায় 8-10% সাশ্রয় করতে পারে।

কাঠামোগত বিন্যাস

Joint যৌথ প্রতি স্প্যানের সংখ্যা দুই বা তিনটি স্প্যান, খুব কমই পাঁচটি স্প্যানের বেশি।

◆ দ্বি-গর্ত অবিচ্ছিন্ন মরীচি সমান স্প্যান দিয়ে তৈরি করা উচিত।

Holes তিনটি গর্তের স্প্যানের যুক্তিসঙ্গত অনুপাত 7: 8: 7। সৌন্দর্যের খাতিরে প্রায়শই একটি সমান-স্প্যান লেআউট ব্যবহার করা হয়।

◆ রশ্মির উচ্চতা: সাধারণত স্প্যানের 1/7 ~ 1/8, সমর্থন যথাযথভাবে বাড়ানো যায়।

ক্যান্টিলিভার ট্রাস

◆ সাধারণত, অ্যাংরিগার দৈর্ঘ্যের অ্যাঙ্কর স্প্যানের অনুপাত 1/4 ~ 1/3

An অ্যাঙ্কর স্প্যানের সম্মিলিত স্প্যানের অনুপাত 1.1 ~ 1.4 হওয়া উচিত

The ঝুলন্ত রশ্মি এবং অ্যাঙ্কর বিমের মধ্য-স্প্যান অংশের উচ্চতা স্প্যানের প্রায় 1 / 6.5 ~ 1/7
